426x6螺旋管特價(jià)處理 防腐螺旋管采用無毒環(huán)氧涂料

　螺旋管強(qiáng)度特點(diǎn)

　　管子在承受內(nèi)壓時(shí)，通常在管壁上產(chǎn)生兩種主要應(yīng)力，即徑向應(yīng)力δY和軸向應(yīng)力δX。焊縫處合成應(yīng)力δ=δY(l/4sin2α+cos2α)1/2，其中，α為螺旋焊管焊縫的螺旋角。

　　螺旋焊管焊縫的螺旋角一般為50-75度，因此螺旋焊縫處合成應(yīng)力是直縫焊管主應(yīng)力的60-85%。在相同工作壓力下，同一管徑的螺旋焊管比直縫焊管壁厚可減小。

　　根據(jù)以上特點(diǎn)可知：

　　A��螺旋焊管發(fā)生爆破時(shí)，由于焊縫所受正應(yīng)力與合成應(yīng)力比較小，爆破口一般不會(huì)起源于螺旋焊縫處，其安全性比直縫焊管高。

　　B.當(dāng)螺旋焊縫附近存在與之相平行的缺陷時(shí)，由于螺旋焊縫受力較小，故其擴(kuò)展的危險(xiǎn)性不如直焊縫大。

　　C.由于徑向應(yīng)力是存在于鋼管上的最大應(yīng)力，所以焊縫處于垂直應(yīng)力這一方向時(shí)承受最大載荷。即直縫承受的載荷最大，環(huán)向焊縫承受的載荷最小，螺旋縫介于二者之間。

　3、螺旋管工藝流程

　　開卷——上卷——校平——對(duì)接焊——銑邊——成型——內(nèi)焊——外焊——切管——破口——后續(xù)焊——水壓試驗(yàn)

　　4、螺旋管檢驗(yàn)工藝

　　原材料檢驗(yàn)——校平檢驗(yàn)——對(duì)接焊檢驗(yàn)——成型檢驗(yàn)——內(nèi)焊檢驗(yàn)——外焊檢驗(yàn)——切管檢驗(yàn)——超聲波檢驗(yàn)——坡口檢驗(yàn)——外形尺寸檢驗(yàn)——X射線檢驗(yàn)——水壓試驗(yàn)——最終檢驗(yàn)

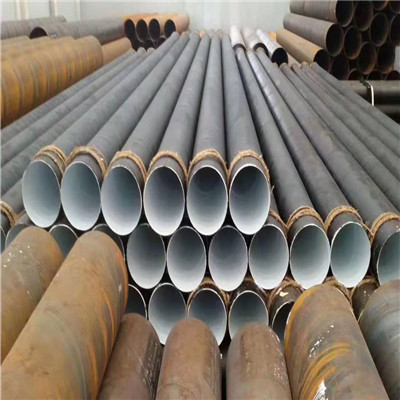

　　5、防腐螺旋管

　　·國內(nèi)內(nèi)防腐材料一般采用水泥砂漿，也有的采用無毒環(huán)氧涂料(厚度0.4mm)。

　　·國內(nèi)外防腐涂層電火花試驗(yàn)電壓一般為3000伏，最高不超過5000伏，技術(shù)含量高的采用10千伏。

　　要達(dá)到較好的防腐效果，需要注意一下兩點(diǎn)：

　　·嚴(yán)格打砂工作程序以保證除銹質(zhì)量，并在1小時(shí)內(nèi)完成內(nèi)外底漆的噴涂，這是保證防腐質(zhì)量的根本。

　　·在制定防腐工藝時(shí)需要特別要求玻璃絲布首先浸透環(huán)氧煤瀝青涂劑，半機(jī)械滾纏，并對(duì)玻璃絲布由人工用滾筒推平的方法操作，以保證外涂層的均勻細(xì)密。

　　·內(nèi)外防腐的管子，放在露天堆場(chǎng)達(dá)4個(gè)月檢驗(yàn)，內(nèi)涂層沒有黃色麻點(diǎn)等不良現(xiàn)象，外防腐層電火花試驗(yàn)仍可達(dá)10千伏的要求。
