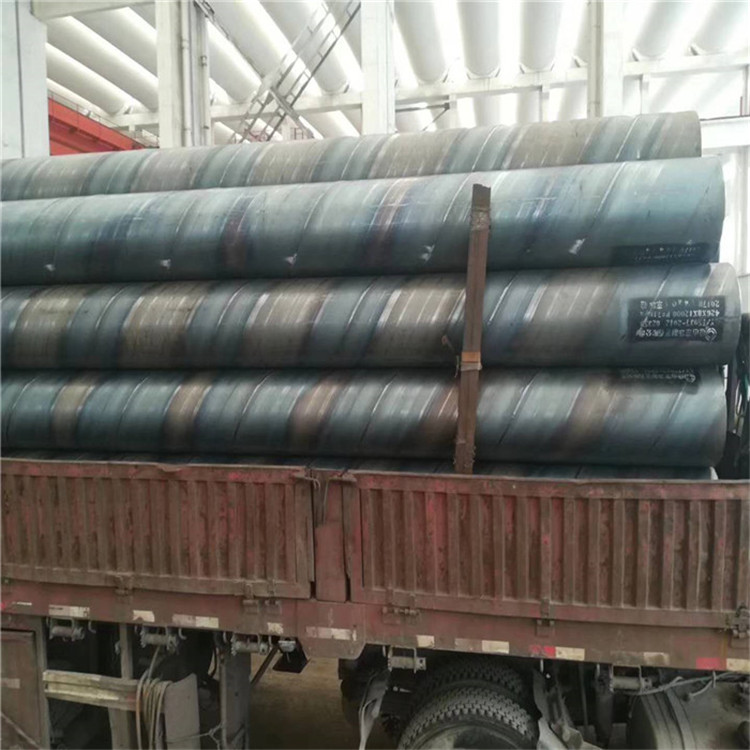

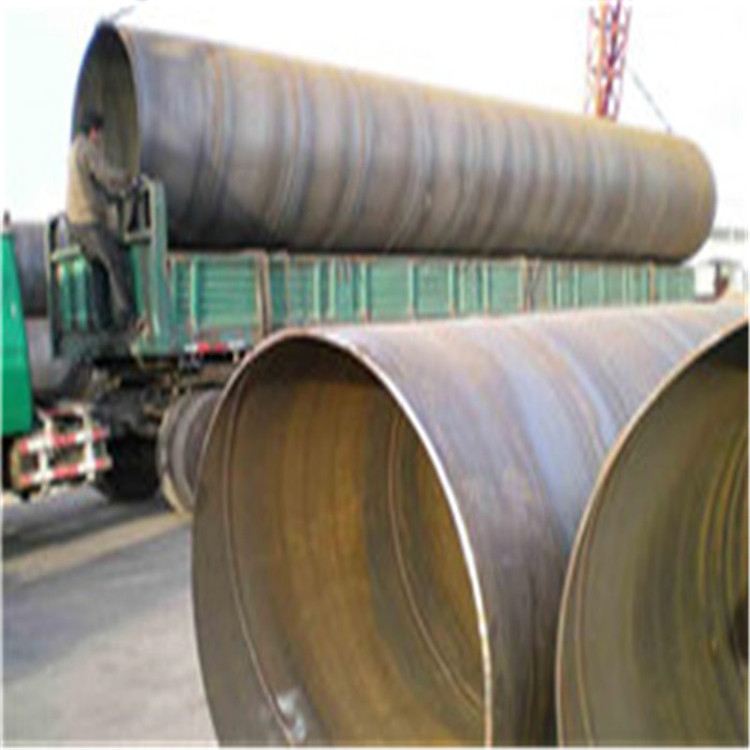

螺旋焊管

螺旋焊管：是將低碳碳素結構鋼或低合金結構鋼鋼帶按一定的螺旋線的角度（叫成型角）卷成管坯，然后將管縫焊接起來制成，它可以用較窄的帶鋼生產大直徑的鋼管。螺旋焊管主要用于石油、天然氣的輸送管線，其規格用外徑*壁厚表示。

螺旋焊管有單面焊的和雙面焊的，焊管應保證水壓試驗、焊縫的抗拉強度和冷彎性能要符合規定。

螺旋焊管制作及螺旋焊管技術特性。

　　1、制作方案

　　在成都租用土地，建立工廠，將設備搬遷至成都工廠制作。

　　2、設備

　　主機：英國WILSON BYAND公司制造的BYAND-2000型制管機組，該機組屬分段組裝式，總重量約130噸，可拆分為四個主要部分而進行單體運輸，適宜于在現場布置設備、現場生產、現場供應鋼管。機組總體性能參數如下：

　　鋼管規格 最小Φ400×5.0mm，最大Φ3048×25.4mm

　　制管長度 一般為6～30m，最長達80m

　　原料板寬 最小700mm，最大2000mm

　　鋼卷重量 最大40噸

　　材料等級最高達API 5L×65

　　內外及時對接焊機 LINCOLN DC-1500

　　主驅動主減速器 DAVID BROWN RADICON

　　等離式切割機 LINCOLN PRO-CUT 125

　　液壓系統 VICKERS、DENISON

　　電控系統 SIEMENS、ABB

　　3、工藝流程

　　開卷——上卷——校平——對接焊——銑邊——成型——內焊——外焊——切管——破口——后續焊——水壓試驗

　　4、檢驗工藝

　　原材料檢驗——校平檢驗——對接焊檢驗——成型檢驗——內焊檢驗——外焊檢驗——切管檢驗——超聲波檢驗——坡口檢驗——外形尺寸檢驗——X射線檢驗——水壓試驗——最終檢驗

　　5、防腐

　　·國內內防腐材料一般采用水泥砂漿，也有的采用無毒環氧涂料(厚度0.4mm)。

　　·國內外防腐涂層電火花試驗電壓一般為3000伏，最高不超過5000伏，技術含量高的采用10千伏。

　　要達到較好的防腐效果，需要注意一下兩點：

　　·嚴格打砂工作程序以保證除銹質量，并在1小時內完成內外底漆的噴涂，這是保證防腐質量的根本。

　　·在制定防腐工藝時需要特別要求玻璃絲布首先浸透環氧煤瀝青涂劑，半機械滾纏，并對玻璃絲布由人工用滾筒推平的方法操作，以保證外涂層的均勻細密。

　　·內外防腐的管子，放在露天堆場達4個月檢驗，內涂層沒有黃色麻點等不良現象，外防腐層電火花試驗仍可達10千伏的要求。
